| Μάρκα: | IDEC |
|---|---|

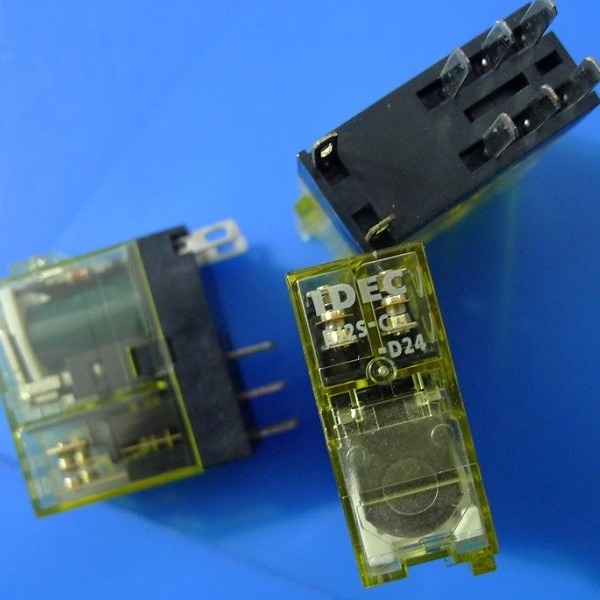

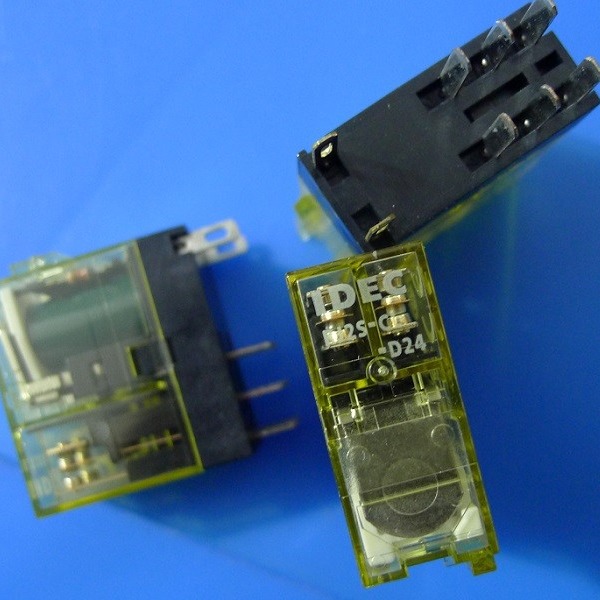

| Αριθμό μοντέλου: | Rj2s-CL-D24V |
| Συσκευασία λεπτομέρειες: | τυποποιημένη συσκευασία εξαγωγής |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Τάση σπειρών: | DC24V | Εκτιμημένο ρεύμα: | 8A |
|---|---|---|---|
| Μορφή επαφών: | δύο ανοικτά δύο στενά | υλικό επαφών: | ασημένιο κράμα νικελίου |
Διαστάσεις:
Χαρακτηριστικά γνωρίσματα των λεπτών ηλεκτρονόμων δύναμης σειράς RJ
Συμπαγείς και τραχιοί ηλεκτρονόμοι δύναμης. Μεγάλη ικανότητα μετατροπής.
• Συμπαγής κατοικία μόνο 12.7mm ευρύ.
Μεγάλη εκτίμηση επαφών
RJ1 (1-πόλος): 16A (εναλλασσόμενο ρεύμα εκτίμησης @250V γενικής χρήσης UL)
RJ2 (2-πόλος): 8A
• Μη-πολωμένος δείκτης των οδηγήσεων διαθέσιμος στον τύπο λεπίδων. EN υψηλή διαφάνεια δομών οδηγών IDEC μοναδική ελαφριά της θέσης σπειρών από οποιαδήποτε κατεύθυνση.
• Άριστη ηλεκτρική και μηχανική ζωή.
Ηλεκτρική ζωή: 200.000 διαδικασίες (φορτίο εναλλασσόμενου ρεύματος)
Μηχανική ζωή: 30 εκατομμύριο διαδικασίες (φορτίο εναλλασσόμενου ρεύματος)
• Οδηγία RoHS υποχωρητική (οδηγία 2002/95/ΕΚ της ΕΕ). Δεν περιέχει κανένα μόλυβδο, υδράργυρο, εξασθενές χρώμιο, PBB ή PBED).
• Πρότυπο διόδων:
Η αντιστροφή διόδων αντιστέκεται την τάση: 1000V
• UL αναγνωρισμένος, CSA επικυρωμένο, το EN υποχωρητικό.
Προδιαγραφές
| Πρότυπο | RJ1 | RJ2 | |
| Αριθμός Πολωνών | 1-πόλος | 2-πόλος | |
| Διαμόρφωση επαφών | SPDT | DPDT | |
| Υλικό επαφών | Κράμα ασημένιος-νικελίου | ||
| Βαθμός προστασίας | IP40 | ||
| Αντίσταση επαφών (αρχική αξία) (*1) | 50mΩ μέγιστο | ||
| Λειτουργήστε το χρόνο (*2) | 15 μέγιστο κας | ||
| Χρόνος απελευθέρωσης (*2) | 10 μέγιστο κας (με τη δίοδο: 20 μέγιστο κας) | ||
| Διηλεκτρική δύναμη | Μεταξύ της επαφής και της σπείρας | 5000V εναλλασσόμενο ρεύμα, 1 λεπτό | 5000V εναλλασσόμενο ρεύμα, 1 λεπτό |
| Μεταξύ των επαφών του ίδιου πόλου | 1000V εναλλασσόμενο ρεύμα, 1 λεπτό | 1000V εναλλασσόμενο ρεύμα, 1 λεπτό | |
| Μεταξύ των επαφών των διαφορετικών πόλων | -- | 3000V εναλλασσόμενο ρεύμα, 1 λεπτό | |
| Αντίσταση δόνησης | Λειτουργούντα άκρα | 10 σε 55Hz, εύρος 0,75 χιλ. | |
| Όρια ζημίας | 10 σε 55Hz, εύρος 0,75 χιλ. | ||
| Αντίσταση κλονισμού | Λειτουργούντα άκρα | ΚΑΜΙΑ επαφή: 200m2/s NC έρχονται σε επαφή με: 100m2/s | |
| Όρια ζημίας | 1000m2/s | ||
| Ηλεκτρική ζωή (εκτιμημένο φορτίο) | Φορτίο εναλλασσόμενου ρεύματος: ελάχιστο 200.000 διαδικασιών (συχνότητα 1800 λειτουργίας ανά ώρα) | ||
| ΣΥΝΕΧΕΣ φορτίο: ελάχιστο 100.000 διαδικασιών (συχνότητα 1800 λειτουργίας ανά ώρα) | |||
| Μηχανική ζωή (κανένα φορτίο) | Σπείρα εναλλασσόμενου ρεύματος: ελάχιστο 30.000.000 διαδικασιών (συχνότητα 18.000 λειτουργίας διαδικασίες ανά ώρα) | ||
| ΣΥΝΕΧΗΣ σπείρα: ελάχιστο 50.000.000 διαδικασιών (συχνότητα 18.000 λειτουργίας διαδικασίες ανά ώρα) | |||
| Λειτουργούσα θερμοκρασία (*3) | -40 σε +70℃ (κανένα πάγωμα) | ||
| Λειτουργούσα υγρασία | 5 σε 85% RH (καμία συμπύκνωση) | ||
| Βάρος (περ.) |
19g (τύπος λεπίδων), 17g (τύπος εντύπου Γ PCB), 16g (τύπος εντύπου Α PCB) |
||
