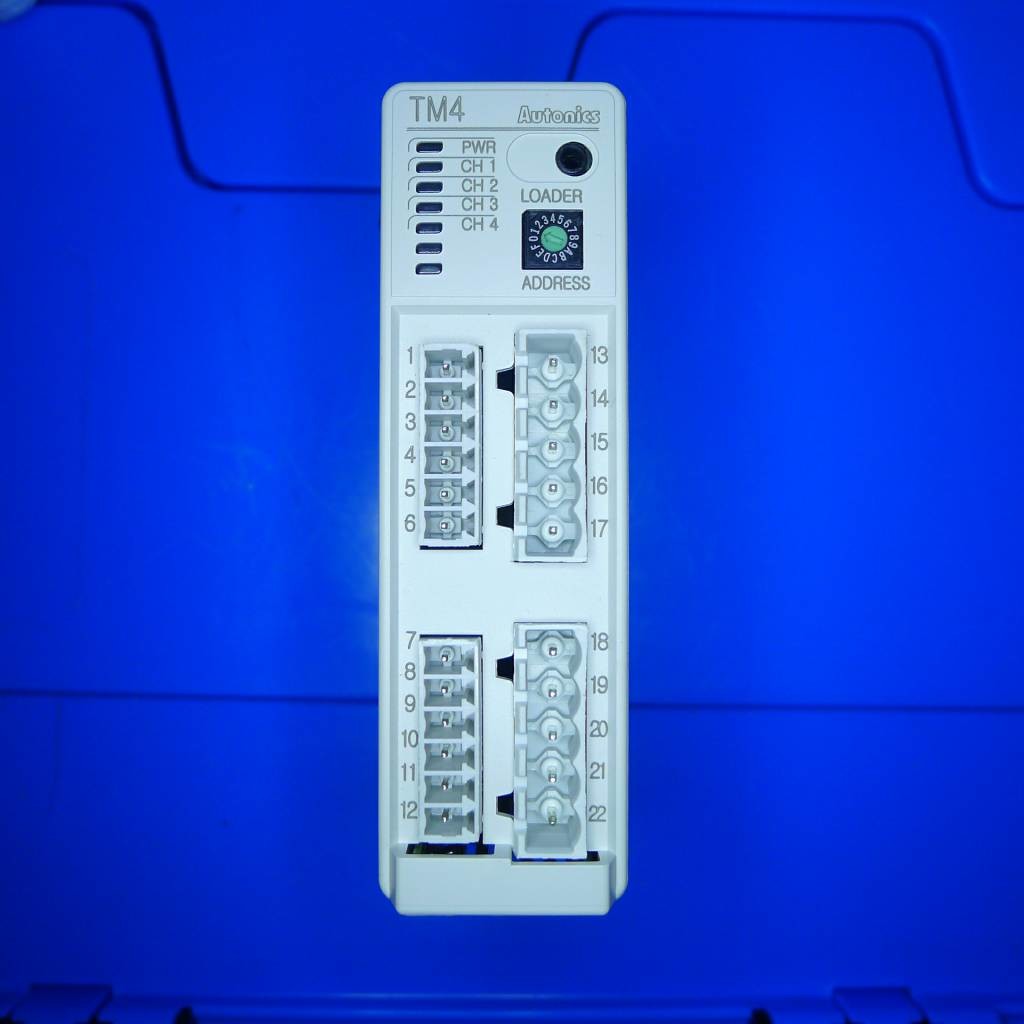

| Μάρκα: | Autonics |
|---|---|
| Αριθμό μοντέλου: | TM4-N2SB |
| Συσκευασία λεπτομέρειες: | τυποποιημένη συσκευασία εξαγωγής |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
Φύλλο στοιχείων
| Μέθοδος επίδειξης | Μη-επίδειξη |
| Μέθοδος ελέγχου | ON/OFF ΈΛΕΓΧΟΣ, Π, PI, PD, ΈΛΕΓΧΟΣ PID |
| Αριθμός καναλιών εισαγωγής | 4 - κανάλι |
| Προδιαγραφή εισαγωγής | Θερμοηλεκτρικό ζεύγος: Κ (ασβέστιο), J (ολοκληρωμένο κύκλωμα), Ε (χρώμιο), Τ (CC), Β (δημόσιες σχέσεις), Ρ (δημόσιες σχέσεις), S (δημόσιες σχέσεις), Ν (NN), Γ (TT), Γ (TT), Λ (ολοκληρωμένο κύκλωμα), U (CC), Platinel ΙΙ Ε&ΤΑ: DPt100Ω, JPt100Ω |
| Κύκλος δειγματοληψίας | 100ms (σύγχρονη δειγματοληψία 4-CH) |
| Παραγωγή ελέγχου | ΚΊΝΗΣΗ SSR (22VDC) [ON/OFF] |
| Παραγωγή επιλογής | RS485 επικοινωνία |
| Τύπος ενότητας | Ενότητα επέκτασης |
| Παροχή ηλεκτρικού ρεύματος | 24VDC |
| Μέτρηση Accuracy_Thermocouple | (Το PV ±0.5% ή ±1℃, επιλέγει το highter ένα) μέγιστο ±1-ψηφίων. |
| Μέτρηση Accuracy_RTD | (Το PV ±0.5% ή ±1℃, επιλέγει τον υψηλότερο) μέγιστο ±1-ψηφίων. |
| Υστέρηση (διευθετήσιμη ευαισθησία) | 1 (0,1 σε 100℃/℉) στη μεταβλητή 100℃/℉ |
| Ανάλογη ζώνη | 0,1 σε 999.9℃/℉ |
| Ακέραιος χρόνος | 0 έως 9999 SEC |
| Παράγωγος χρόνος | 0 έως 9999 SEC |
| Περίοδος ελέγχου | 0,1 έως 120,0 SEC (μόνο για την παραγωγή ηλεκτρονόμων, την παραγωγή κίνησης SSR) |
| Χειρωνακτική αναστοιχειοθέτηση | 0,0 έως 100,0% |
| Τύπος μόνωσης | Διπλή μόνωση ή ενισχυμένη μόνωση (διηλεκτρική δύναμη μεταξύ του μετρώντας μέρους εισαγωγής και του μέρους δύναμης: 1kV) |
| Θερμοκρασία Environment_Ambient | -10 σε 50℃, αποθήκευση: -20 σε 60℃ |
| Υγρασία Environment_Ambient | 35 σε 85% RH, αποθήκευση: 35 σε 85% RH |
| Ενότητα Weight_Expansion | Περ. 231g (περ. 166g) |
※ Η ενότητα επέκτασης δεν παρέχει τη δύναμη/comm. τερματικό. Διαταγή αυτό με τη βασική ενότητα.
※ Σε περίπτωση θερμοηλεκτρικού ζεύγους Κ, J, Ε, Τ, Ν, είναι κάτω από -100℃ και το Λ, U, Platinel ΙΙ, αυτό είναι κάτω από το ±1-ψηφίο ±2℃.
Σε περίπτωση θερμοηλεκτρικού ζεύγους Β, η ακρίβεια επίδειξης δεν μπορεί να εξασφαλιστεί κάτω από 400℃.
Σε περίπτωση θερμοηλεκτρικού ζεύγους Ρ, S, είναι κάτω από 200℃ και το Γ, Γ, αυτό είναι μέγιστο ±1-ψηφίο 3℃.
※ Επιρροή της θερμοκρασίας: Εφαρμοσμένος όταν είναι για από τη σειρά θερμοκρασίας δωματίου (23±5℃).
※ Το βάρος περιλαμβάνει τη συσκευασία. Το βάρος στην παρένθεση είναι για τη μονάδα μόνο.
※ Η αντίσταση περιβάλλοντος εκτιμάται σε καμία πάγωμα ή συμπύκνωση.
S.no περιγραφή
ΜΕΡΟΣ ΜΟΛΥΒΔΟΥ
Πρότυπο ΑΡΙΘΜΟΥ/αριθμού ποσότητας μέρος φωτογραφιών αναφοράς
1 ζώνη μεταφορέων φόρτωσης κασετών κυττάρων 20341-02-011 4
2 ζώνη μεταφορέων εκφόρτωσης κασετών κυττάρων 20341-02-032 2
3 ζώνη μεταφορέων μεταφοράς κυττάρων για CCD 135052275 4
4 ζώνη συγχρονισμού μηχανών μεταφοράς κυττάρων για CCD 2
5 κύτταρο που φορτώνει τα κενά sucker φλυτζάνια 50
6 βελόνες ροής 1 κιβώτιο
7 κενά φλυτζάνια 30 ρομπότ
8 ενώνοντας στενά ζώνη μεταφορέων 2
9 πιέζοντας Jig ένωσης με κατά μήκος των πιέζοντας καρφιτσών (θέστε) 2 σύνολα
10 ζώνη μεταφορέων εκφόρτωσης σειράς 20232-31-070 2
11 ζώνη μεταφορέων εκφόρτωσης Layup σειράς 135054418 1
12 κενά φλυτζάνια 150 ταξιδιού εκφόρτωσης σειράς
13 λαμπτήρες 12 IR
14 ενώνοντας στενά πιέζοντας καρφίτσες και ελατήρια 200
15 σφιγκτήρες λαμπτήρων θέτουν 24 σύνολα
Ζώνη μεταφορέων κοπτών 16 σειράς 4
Ζώνη συγχρονισμού κοπτών 17 σειράς 2
Η κασέτα 18 ανιχνεύει τον αισθητήρα 4
19 ενώνοντας στενά σωλήνες 20232-31-070 20 θερμαστρών μεταφορέων
20 διακόπτες καλάμων κυλίνδρων Airtec 50
21 ενώνοντας στενά θερμοηλεκτρικά ζεύγη 15 μεταφορέων
22 SSR 5
23 το ευκίνητο spay σωληνοειδές κουλουριάζει 131020531 2
24 κύλινδροι σφιγκτηρών κορδελλών pincer 131030589 5
25 κορδέλλα pincer 5
1 180 βαθμοί που γλιστρούν τη μονάδα περιστροφής για την επανάλειψη 119010213 1 κυττάρων
2 ξεφορτώνοντας κενή αντλία μονάδων (OEION) krx5-π-β-03, krx5-π-TV 2
3 αισθητήρες Omron (E3Z-D61) 10 μικροϋπολογιστών φωτογραφιών
4 βαλβίδα σωληνοειδών ροής 4
5 του δέλτα VFD (INOVANCE) MD200S0.75B 2
6 ρομπότ YK600XG 1 Yamaha
7 ελεγκτής RCX340 1 ρομπότ Yamaha
8 Omron 4 ηλεκτρονόμος Omron 08817E7 4 τρόπων
9 παροχή ηλεκτρικού ρεύματος PLC Omron PA3001 1
10 PLC ΚΜΕ NJ501-1400 1 Omron
11 κάρτα AD081-V1 1 Omron A/D
12 κάρτα DA08V 1 Omron D/A
13 κάρτα DA041 1 Omron D/A
14 κάρτα ID261 1 Omron I/D
Κάρτα OD261 1 15 Omron O/D
ΣΕΡΒΟ ΚΊΝΗΣΗ 16 (ΤΕΧΝΟΛΟΓΊΑ CO.LTD SUZHOU INOVANCE) IS620NS5R5I-MC705 3
Σερβο μηχανή 17 (inova) (εκφόρτωση οριζόντια, κάθετος,
Ζώνη μεταφορέων συγκόλλησης, κύτταρο 180 βαθμοί μηχανών) περιστροφής ISMH4-75B30CB 3
Σερβο μηχανή 18 (INOVA) (τράβηγμα σφιγκτήρας-1 & 2 κορδελλών) ISMH1-75B30CB 3
Σερβο μηχανή 19 (inova) (μεταφορέας εκφόρτωσης σειράς) ISMH1-40B30CB 1
LDTS4000 το πρότυπο απαίτησε τα αναλώσιμα μέρη για την τριμηνιαία βάση
LDTS4000 το πρότυπο απαίτησε τα συνιστώμενα μέρη για την ετήσια βάση
σερβο κίνηση 20 regester (Inovance) sh220-10 5
21 Stepper οδηγός mwst10-q-RN 2 κορδελλών κίνησης μηχανών (φεγγάρια ST)
22 Stepper οδηγός 2 κορδελλών μηχανών (φεγγάρια)
23 απελευθέρωση κορδελλών κίνησης μηχανών κορδελλών (φεγγάρια), κύτταρο 180
βαθμοί περιστροφικό msst10-s-LH02 5
24 απελευθέρωση κορδελλών μηχανών κορδελλών (φεγγάρια), κύτταρο 180 βαθμοί
περιστροφικό AM34HD1404-06 5
Φόρτωση 25 κυττάρων, κίνηση μηχανών μεταφορέων εκφόρτωσης (TPG) ασβέστιο-201A 1
Φόρτωση 26 κυττάρων, μηχανή εργαλείων μεταφορέων εκφόρτωσης (TPG) AFV-17-0060-030S 1
27 Temp έλεγχος (Autonics) TM4 1
28 τελικοί φραγμοί (siron) T024 10
παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 29 12v (meanwell) lrs-50-12 2
παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 30 24v (meanwell) SE-1000-24 4
παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 31 24v (meanwell) lrs-200-24 1
32 κενός μετρητής smc-zse40af-01-ρ 4 επίδειξης
33 κενή μονάδα SCHMALZ (SCPSB 10 SO4 NC) 1 γεννητριών ρομπότ
34 οπτικός αισθητήρας (Omron) e3x-HD 4
35 Stepper MSEP μονάδα 1 ελεγκτών MSEP μηχανών
36 HMI (PC) με το πρόγραμμα (NODKA)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
